가변풍량제연시스템
부속실제연용 가변풍량제연시스템

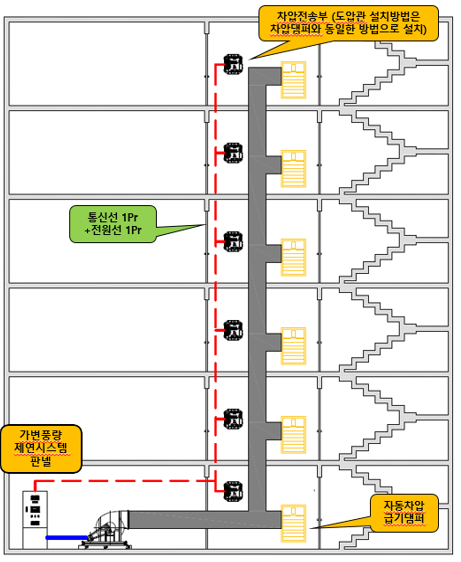

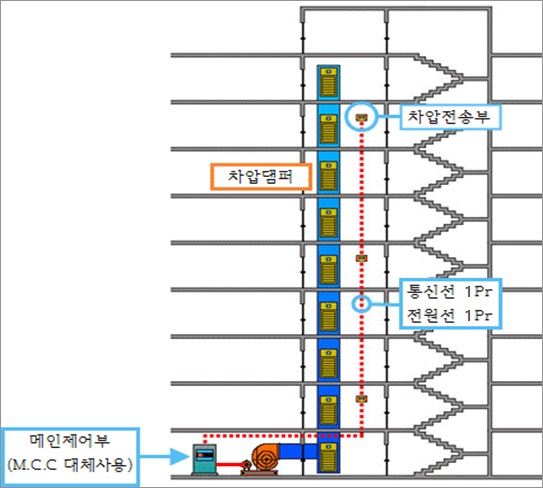

[시스템 계통도]

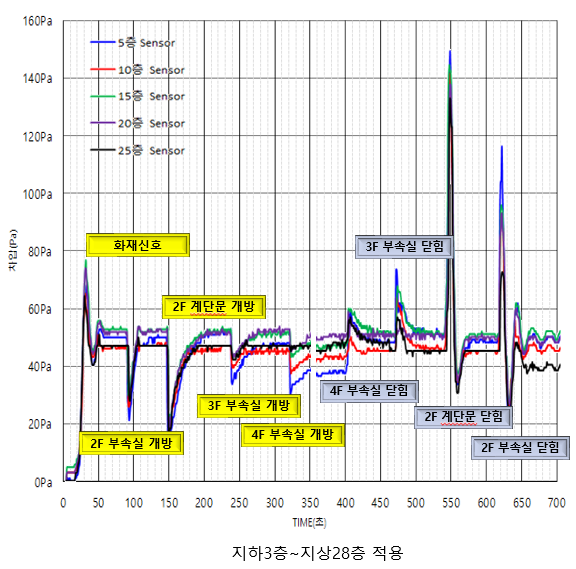

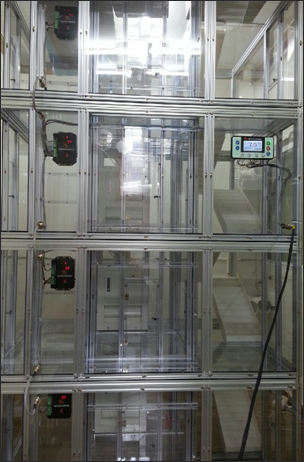

[가변풍량제연시스템 적용사례]
업무 범위
가변풍량제연시스템에 대한 컨설팅(솔루션 제공), 설계,
공급/설치 및 A/S
목적
신뢰성
· 부속실 과압 제어 및 방연풍속 구현
· 복합댐퍼 내구성 한계 극복 및 동작 신뢰성 보장
· 전동기 회전수 제어로 인한 반영구적 수명 확보
화재위치 판단 및 상황 대응
· 제연시 동일 덕트 시스템에서 최대 성능 구현
· 차압, 과압, 개방력, 방연풍속 구현
계절적 요인에 의한 연돌효과 대응
· 건물 기밀도 변화에 따른 편차 대응
· 외기 풍량 조건 변화시 자동 대응
T.A.B 간소화
· 자동 세팅으로 시스템 조정 시간 단축
· 건물 경련 변화에 따른 자동 대응
· 시운전 중 방화문 개방 조건 판단 가능
· 유지관리 용의상 확보(모니터링 가능)

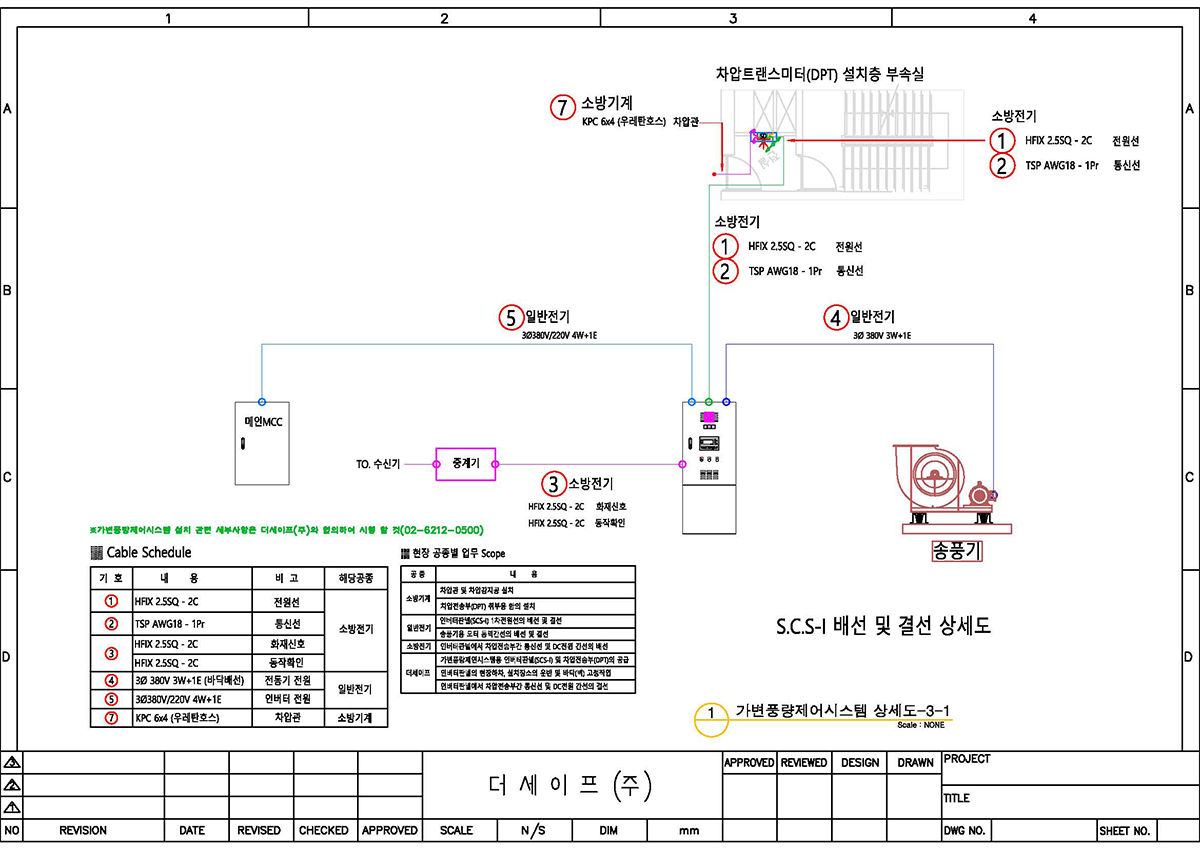

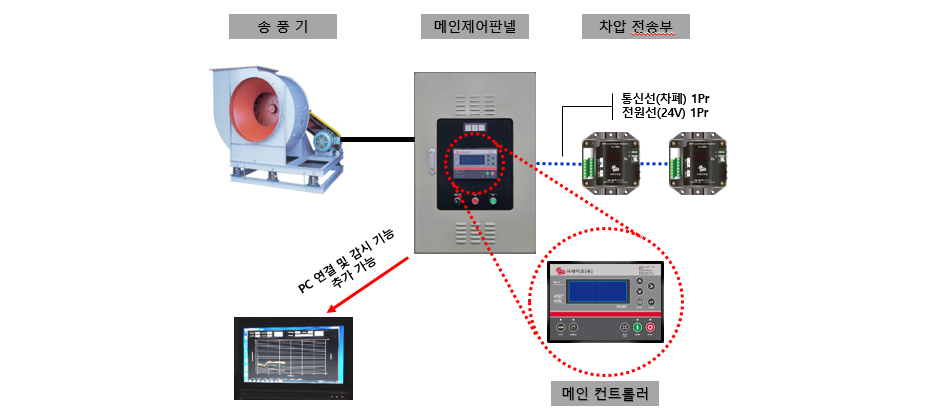

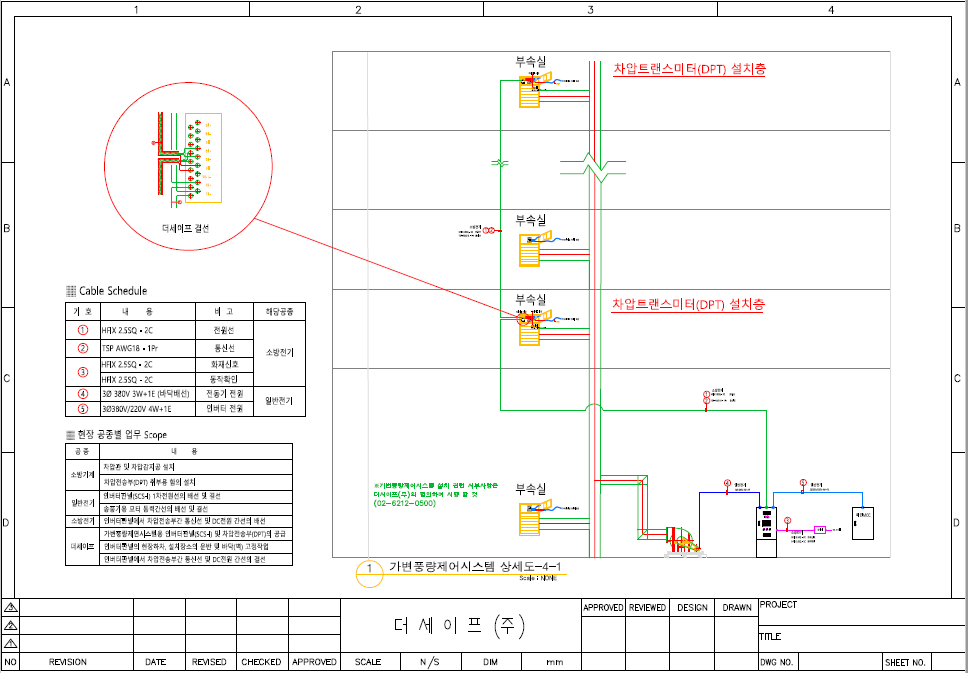

[가변풍량제연시스템 구성도]
샌드위치 가압용 가변풍량제연시스템
샌드위치가압방식의 특징
- 층과 층 사이의 연소확대 방지에 효과적이므로 업무 시설에 최적인 제연방식
- 화재층에서 배기, 화재층 직상&직하층에서 급기
- 배기덕트는 내열조치, 급배기 수직덕트는 내화구조로 구획
- 급배기 송풍기에 비상전원 공급 필요
- 선진국에서 주로 적용되고 있는 제연방식
장점
- 하나의 층이 하나의 제연구역이어서 광범위한 제연이 가능하고 제어가 간단함
- 배연창에 비해 신뢰도가 높고 칸막이 변경 시 제연설비 변경 불필요
- 제연용 댐퍼 최소화로 기기류 고장확률 최소화
- 필요 송풍기정압 감소로 안한 댐퍼계통의 누기량 최소화로 계통 신뢰성 증대
- 유지관리 용이
주요 기능
- 화재층의 직상/직하층 대비 음압 유지 및 직상/직하층의 화재층 대비 양압 유지 기능
- 화재층 제연구역 압력이 직상/직하층보다 낮은 압력 상태 유지토록 하기 위해 화재층 코어에서의 차압들 중 최대값이 특정 목표값을 추종토록 하는 제어 수행
- 직상/직하층 제연구역 압력이 화재층보다 높은 압력 상태 유지토록 하기 위해 직상/직하층 코어에서의 차압들 중 최대값이 특정 목표값을 추종토록 하는 제어 수행
- 인버터 유지관리 모니터링 기능(상세 사항은 인버터 관련 페이지 참조)

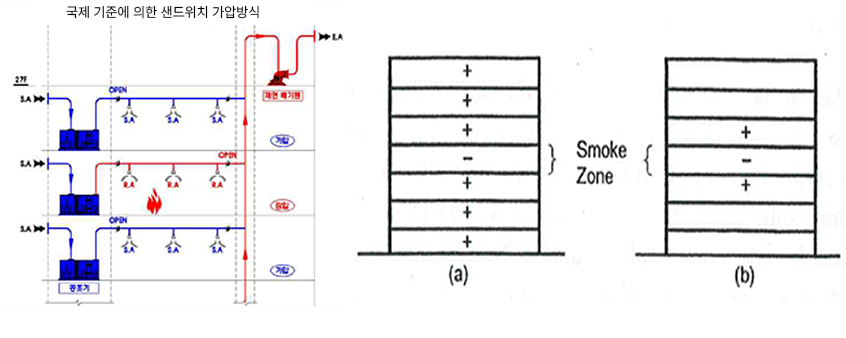

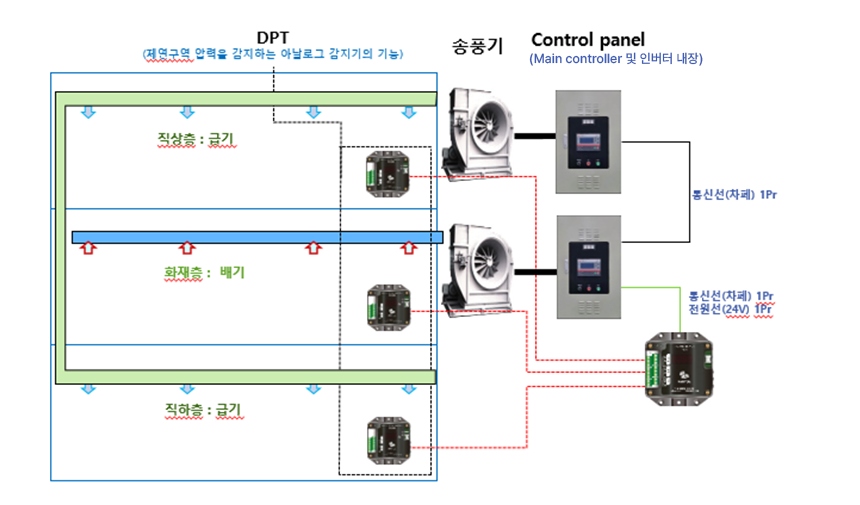

[샌드위치 가압용 가변풍량제연시스템 개념도] 거실제연용 가변풍량제연시스템
개요
- 다양한 풍량이 필요한 다수의 거실제연구역들을 1개의 제연시스템(1 Control panel + 1 송풍기)으로 급기 혹은 배기하는 시스템
- 풍량이 최대로 필요한 구역 기준으로 송풍기를 선정하는 경우 풍량이 최소로 필요한 구역에 과풍량 또는 밸런싱 불량 등의 문제를 해결
장점
- 제연설비 성능 구현에 가장 적절한 방식으로 신뢰성이 탁월하며 유지관리 용이
- 송풍기 공급수량 최소화 및 이로 인한 타 용도로 전용 가능 공간 증가, 유지관리 대상 감소
- 경년 건물기밀도 변화, 외기 온도/압력 변화 등에 따른 보정 불필요
시스템 구성
- 구성 : 입력모듈(화재신호) + Main Controller + 인버터 + 송풍기
- 공급범위 : Control panel(입력모듈, Main Controller 및 인버터 내장)

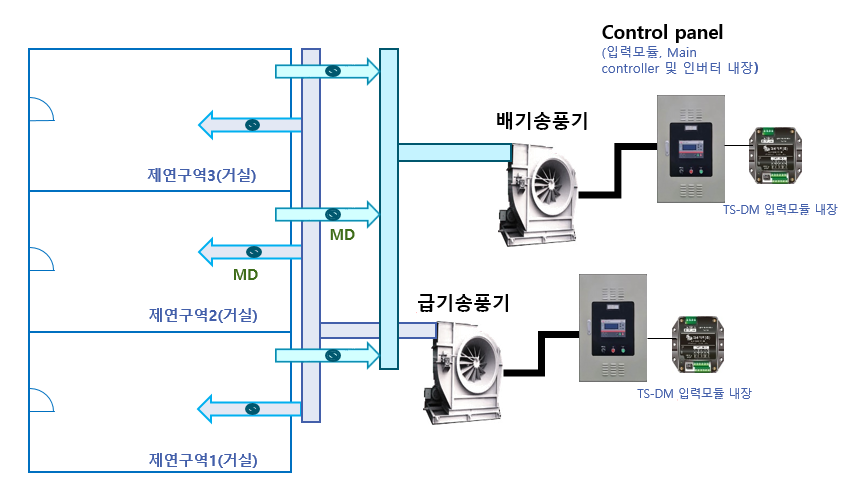

[거실 제연용 가변풍량제연시스템 개념도]
